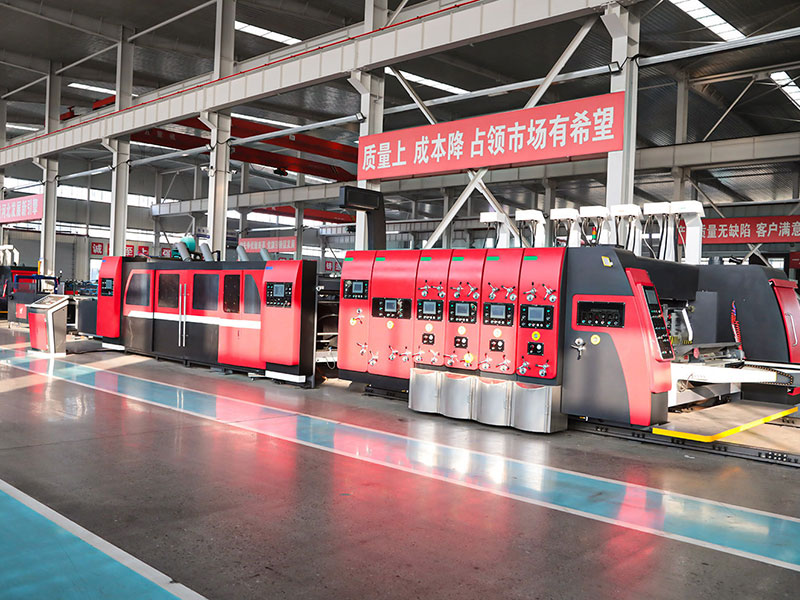

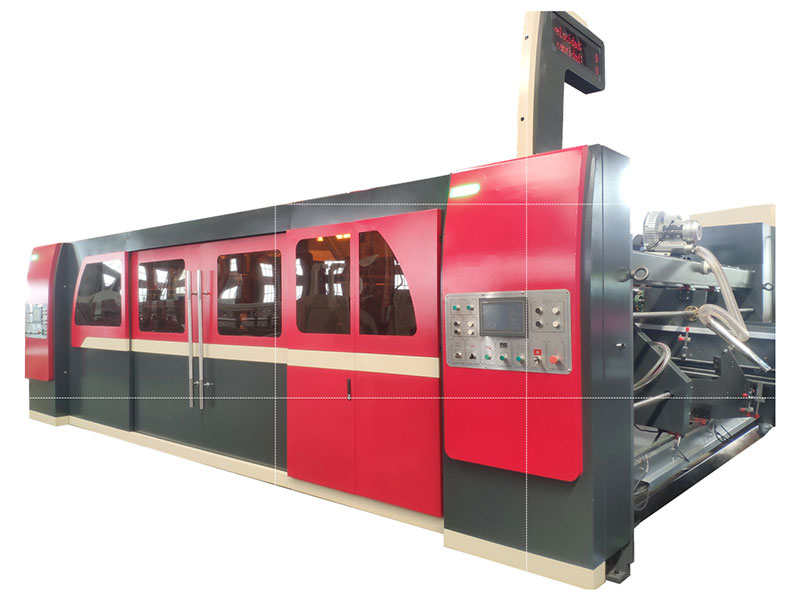

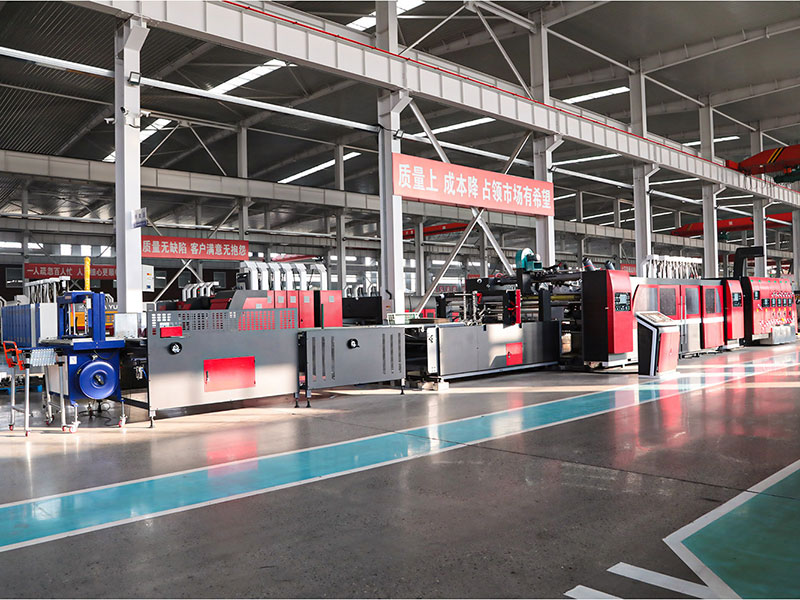

Pegadora de Cajas Automática, con Función de Impresión

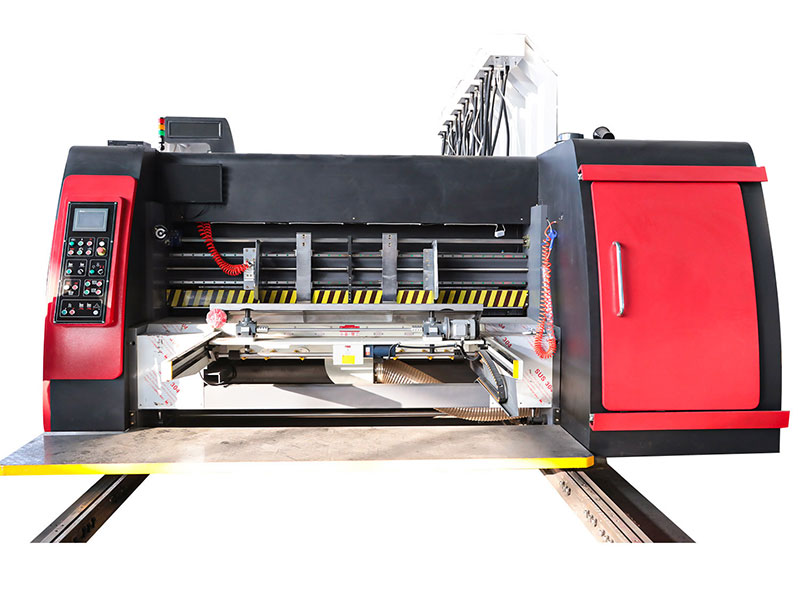

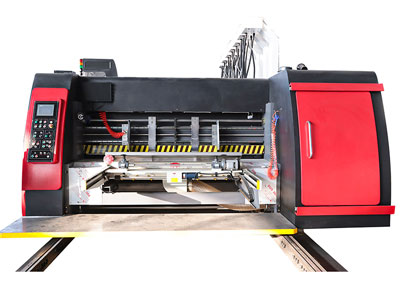

Unidad de alimentación del papel
- Alimentación del papel sin presionar el borde delantero, lo que garantiza una alimentación eléctrica sin presión sobre el material;
- El diseño compacto de deflector doble, borde frontal y la unidad motriz son accionados por una caja de engranajes, lo que garantiza que la velocidad lineal del borde se mantenga constante a 220 rpm;
- Un ventilador centrífugo de alta presión de 7,5 kW con caudal de aire ajustable en función del grado de alabeo del cartón, que garantiza una alimentación eficiente y uniforme.
- Los deflectores izquierdo y derecho están hechos de acero engrosado de primera calidad rectificado y galvanizado, el movimiento se ajusta eléctricamente accionado por bronce de estaño más tornillo, equipado con la función de gestión del papel que permite al operador ajustar el tiempo que se necesita para ordenar el material a procesar y así satisfacer los diversos requerimientos del proceso de producción;
- Función avanzada de limpieza de polvo realizado con cepillo antiestático para eliminar el polvo que se acumula la superficie del cartón y mejorar la calidad de impresión.

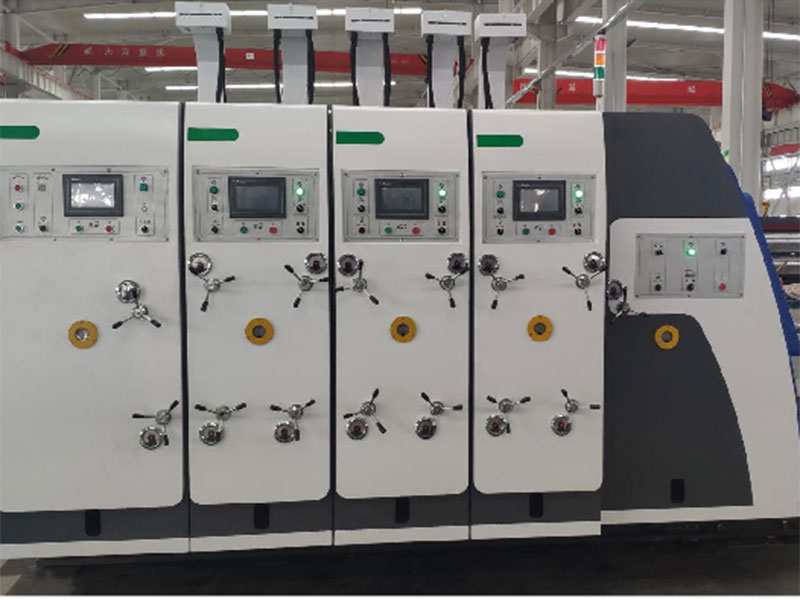

Unidad de impresión
- Hecha con acero rectificado y cromado de alta calidad;
- Las líneas de base están grabadas en los rodillos en dirección horizontal y periférica para facilitar la comprobación de la versión;
- La fase de impresión está diseñada con un dispositivo planetario de alta precisión, que permite operar la máquina según sea necesario; además, el PLC controla cada proceso con una precisión de ajuste de hasta 0,1 mm;

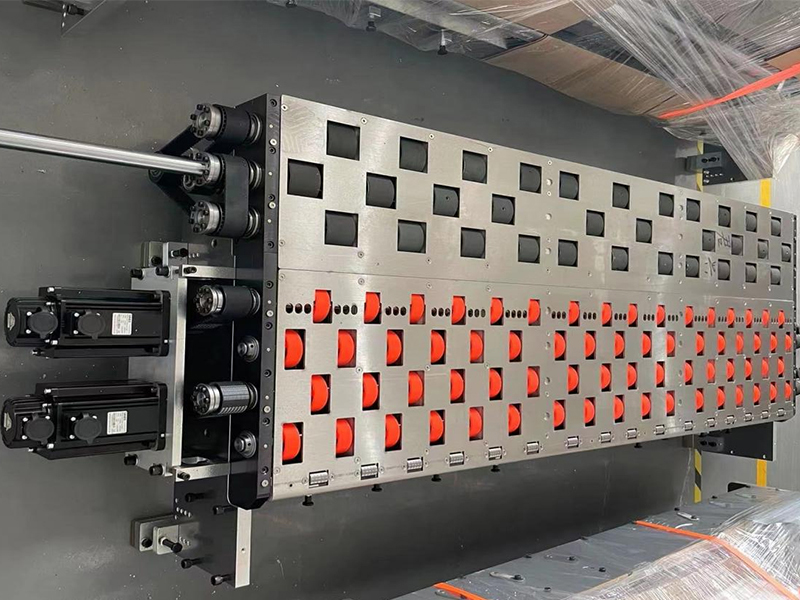

- Sistema de transmisión de absorción de vacío, deflector con diseño de guía lineal, rueda de transporte de cerámica. Se caracteriza por un transporte uniforme, y por contar con rodamientos hechos de acero importado, duradero y de alta precisión;
- La separación entre el rodillo de presión del puente y el eje guía del papel está diseñada con un engranaje helicoidal autoblocante de doble etapa, indexación, ajuste rápido y fácil dentro del rango de 0-10mm (la placa interna de microajuste facilita el ajuste de los dos rodillos en paralelo);
- Los rodamientos de la placa a ambos lados del eje de accionamiento y del rodillo anilox pueden lubricarse para realizar el mantenimiento correspondiente; también están equipados con dispositivos de lubricación, para prolonga la vida útil de los cojinetes.
- Ralentí automático en los rodillos anilox circulantes para evitar que se seque la tinta y limpieza automática;
- Rodillos de caucho procesados con alta precisión para una transferencia de tinta superior y una distribución de la tinta de calidad;
- Superficie del tubo de acero recubierta de caucho resistente al desgaste, con una textura fina, resistente a ácidos y álcalis, además de una larga vida útil;
- Sistema de transmisión directa vertical sin correas ni cadenas, reduciendo la pérdida de potencia mecánica del propio motor y el error, el ruido y el apriete de la conexión, menor tasa de fallos y mantenimiento más seguro;

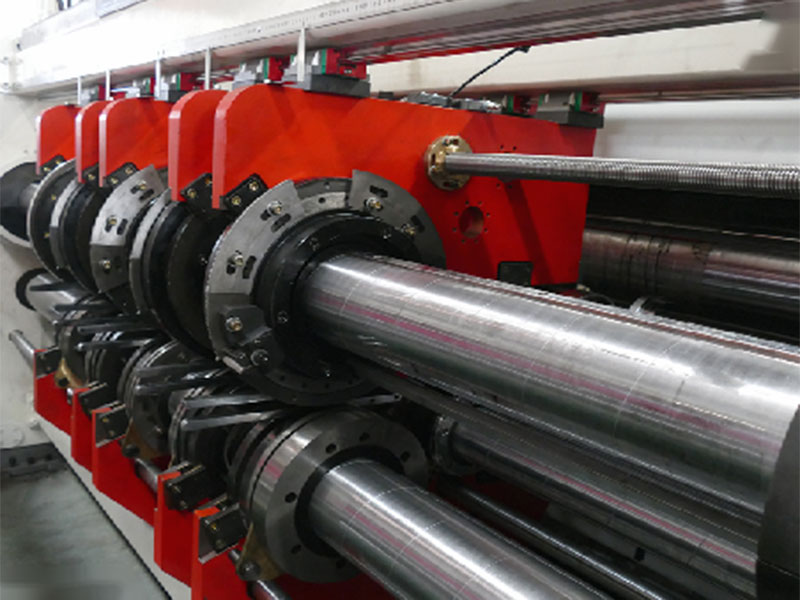

Unidad de ranurado
- Cuchilla de ranurado mecanizada con precisión con eje de cuchilla doblemente rectificado y cromado para un movimiento estable.
- Ajuste automático del desplazamiento axial del portacuchillas de ranurado, la rueda de trazado y la rueda de precompresión.
- Ajuste automático del espacio de ranurado, altura de la caja y dimensiones mediante control por PLC y codificador giratorio.
- Ranurado de doble cuchilla de un eje, la altura de la caja se ajusta eléctricamente mediante engranajes internos para evitar la contaminación del cartón por lubricantes. El ajuste de la altura de la caja está protegido por un sistema digital anticolisión que no daña la máquina.
- Estructura transversal del portacuchillas diseñada con tornillo de precisión y guías lineales, para garantizar el movimiento flexible y posicionamiento preciso.
- Los portacuchillas superior e inferior se intersecan por el eje de transmisión, lo que mantiene la alineación de las cuchillas superior e inferior durante el desplazamiento, prolongando así la vida útil de la cuchilla;
- Caja de engranajes de alta precisión con engranaje cónico en espiral, transmisión continua y los espacios son ajustables tras varios años de uso. El carril de guía lineal y el conversor de eje transversal interactúan para generar un desplazamiento estable y preciso. Mayor eficacia de transmisión que las cajas turbo tradicionales, y las holguras son ajustables.
Unidad de encolado
- Sistema de encolado ajustable a temperatura constante, temperatura constante del pegamento para garantizar el mejor rendimiento de unión;
- El diseño de la rueda de encolado en forma de “cueva” garantiza un encolado estable;
- La unidad de encolado está diseñada con un sistema servo para evitar que la cola se solidifique cuando la máquina no está en funcionamiento;
- El espacio entre las ruedas de encolado es fácil de ajustar, está equipado con un dial para cumplir con el encolado de papel de 1,5-8 mm, la cantidad de encolado es fácil de ajustar y está equipado con un sistema de encolado digital preciso.

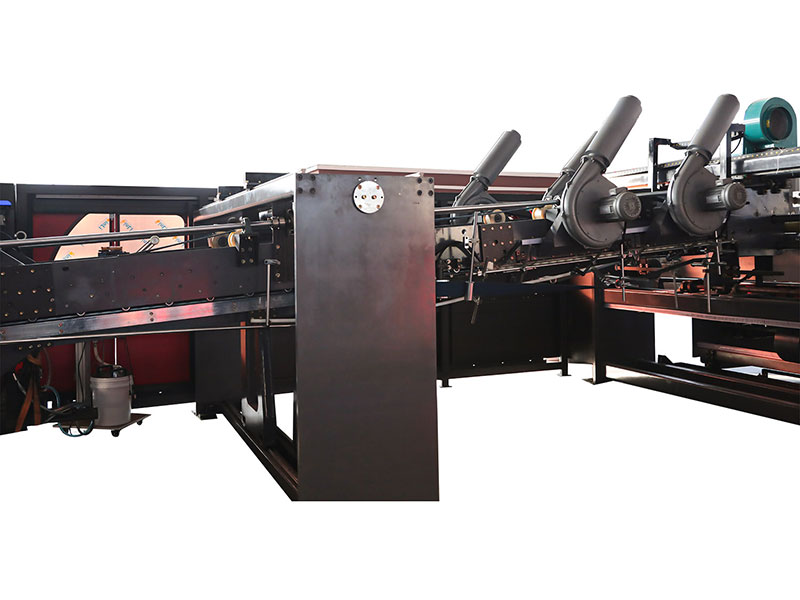

Unidad de plegado
- El brazo del puente de la caja de plegado de alta intensidad se apoya en el cojinete de resistencia media-alta, que se caracteriza por su excelente estabilidad;
- La guía lineal precisa se mantiene sincronizada con el sistema de desplazamiento para garantizar que el desplazamiento de la guía sea más preciso.
- Rueda de presión de guía elástica, la correa superior e inferior se sujetan juntas para el transporte.
- Sistema único de rueda guía plegable, equipada con una barra de navegación, excelente calidad de plegado.
- Transmisión por correa de succión trasera con dispositivo de guiado accionado por motores independientes a ambos lados para un guiado eficaz.
- La correa superior e inferior mantienen la misma velocidad con la máquina de impresión; la correa de plegado y transporte mantienen casi la misma velocidad con la máquina de impresión, esto puede evitar eficazmente que los gráficos de cajas borrosos ocupen papel o que se atasque el papel en la máquina de impresión y lograr una sujeción más precisa del papel;
- La velocidad de las cintas transportadoras superior e inferior puede ajustarse individualmente. Además, sus velocidades pueden ajustarse a la misma velocidad.
- Cuenta con correas y rodillos de caucho para el proceso de plegado, que también son convenientes para regular el ángulo de plegado y facilitar la operación de la máquina.
