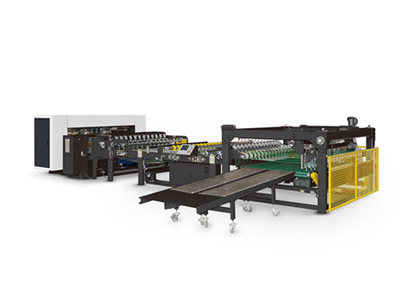

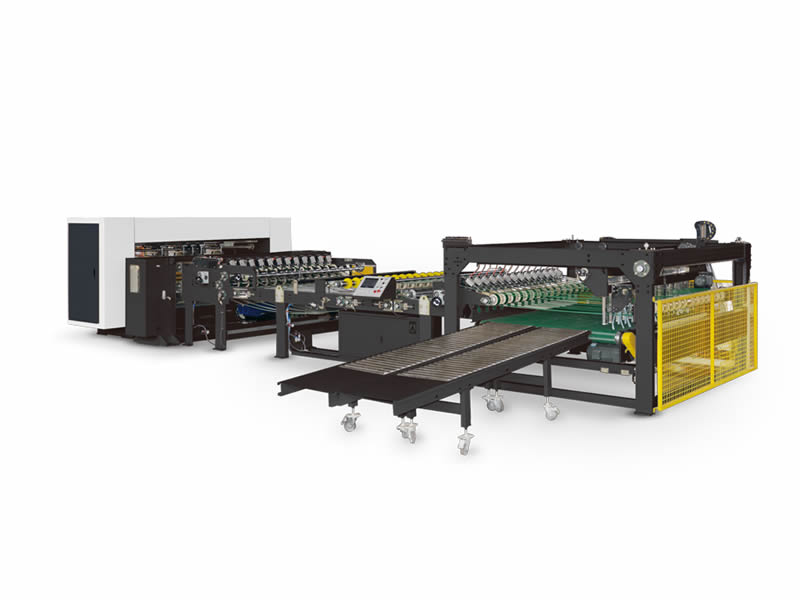

Máquina de Corte y Apilado de Cartón de una Cara, NCM-15D

Fabricación y Procesamiento de Cartón Corrugado

Especificaciones

• Velocidad de la máquina
  150m (5905.51")/min
• Velocidad recomendada
  100m-120m (3937.01”-4724.4’’)/min
• Longitud de cartón apilado
  300-1600mm (11.81-62.99")
• Precisión de corte
  ±1mm (0.04")
• Altura máx. de apilado
  300mm (11.81")

Consulta

• El sistema se compone de una unidad de corte, una unidad de corte longitudinal y una unidad de apilamiento. El cartón corrugado de una sola cara se corta en el tamaño deseado y apilado en la cantidad requerida para procesos posteriores como laminado de lámina a lámina y empalme de cartón;
• Cuenta con cuchillas hechas de aleación de tungsteno, con excelente filo y una vida útil de más de 8 millones de metros;
• El afilado automático o manual, el corte y el afilado se pueden hacer al mismo tiempo para mejorar la eficiencia de la producción;
• La unidad de corte cuenta con servocontrol;
• El eje de la cuchilla de corte superior e inferior está equipado con un sistema de transmisión de engranajes de precisión y un sistema de refrigeración de aceite de circulación automática para mejorar la precisión de corte;
• Sistema de corte helicoidal, con un ajuste de cuchilla fácil y rápido;
• Cuenta con un panel de control LCD de 15", el funcionamiento de la máquina y la parada se controlan por botones;
• El apilamiento se puede preestablecer de acuerdo con la altura o la cantidad requerida, y puede cambiar de acuerdo con las necesidades reales de producción;
• Conteo y apilamiento automáticos sin parar, controlados por PLC;
• Elevación neumática de cartón;
• Dos filas de mesas de alimentación de 400mm de ancho disponibles para la recogida manual.
• Se pueden almacenar 999 patrones de funcionamiento o cambiar pedidos automáticos o manuales sin necesidad de detener la máquina.
• Las cuatro etapas de transporte tienen diferentes propósitos, la primera etapa separa el cartón corrugado simple; la segunda etapa apila el cartón corrugado simple tipo mosaico; la tercera más la cuarta etapa transportan el cartón de la segunda etapa al apilador de manera estable.
• El conteo de una sola plancha de cartón ondulado se controla mediante un interruptor fotoeléctrico. El PLC controla la combinación y el apilamiento de diferentes secciones de transporte.
