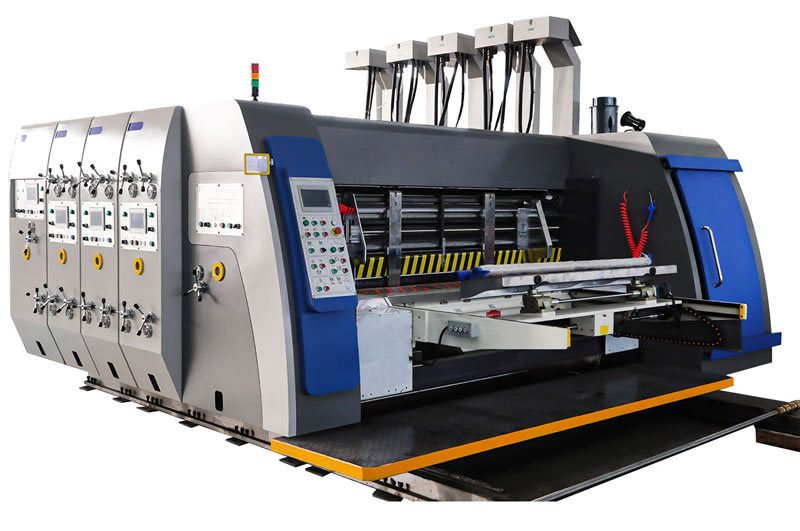

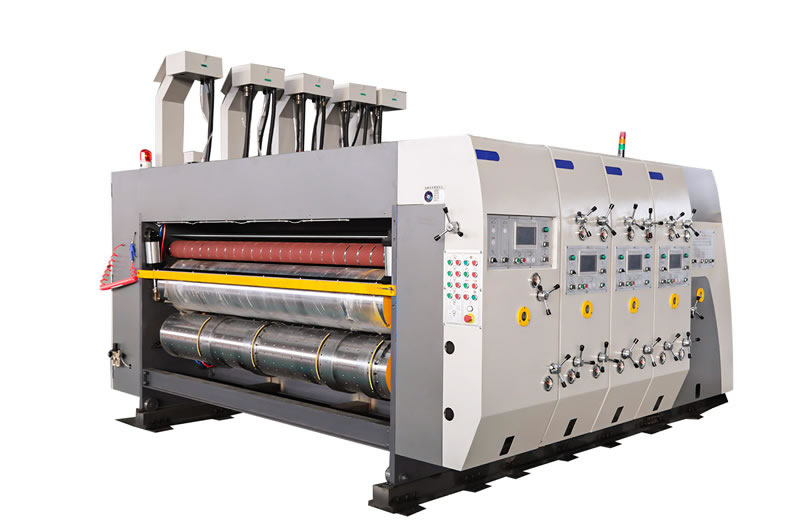

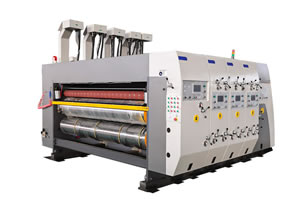

Máquina de Impresión Flexográfica y Troquelado Rotativo; Flexografía y Troquelado Rotativo
Máquina Automática de Impresión Flexográfica, Ranurado y Troquelado
Características
- Tren de engranajes helicoidal equipado con engranajes que han sido sometidos a proceso de endurecimiento y pulido a alta frecuencia.
- Las impresoras multicolor pueden combinarse y conectarse de cualquier manera.
- Cuenta con PLC y pantalla táctil de 7" para un control preciso y fiable de la frecuencia.
- La máquina vuelve a cero eléctricamente después de combinar las unidades de alimentación, impresión y troquelado. Las cajas comunes se ponen a cero automáticamente y está equipada con un cromatógrafo automático para realizar pruebas de impresión en varias piezas de cartón con el fin de encontrar la posición de registro correcta y reducir el desperdicio de cartón.

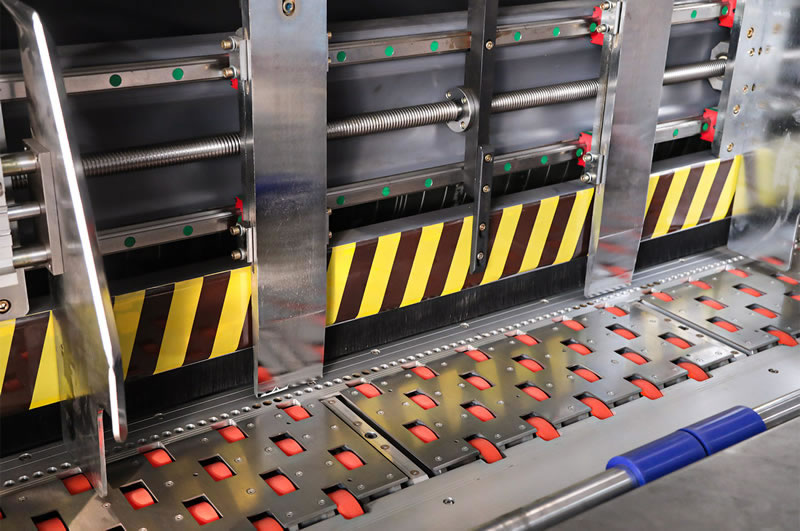

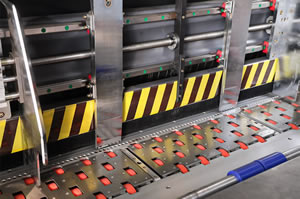

Unidad de alimentación de papel
- Sistema de alimentación de papel por el borde delantero, que puede reducir significativamente el atasco durante la alimentación del papel;
- Las solapas laterales son ajustables eléctricamente y las solapas delantera y trasera son ajustables manualmente;
- Contador de alimentación para ajustar y visualizar las cantidades de producción;
- Las ruedas de alimentación son de poliuretano, lo que proporciona una alta fricción y durabilidad;

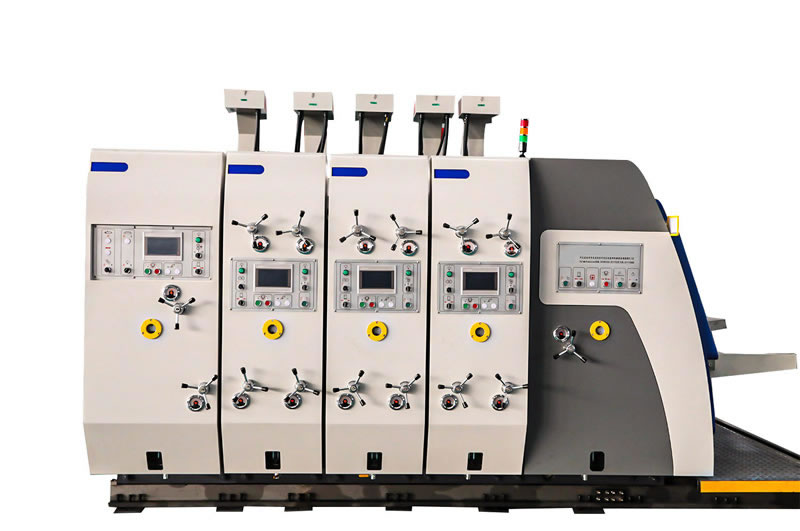

Unidad de impresión
- Todos los engranajes de transmisión están lubricados por inyección de aceite para reducir el ruido durante el funcionamiento y aumentar eficazmente la vida útil.
- Los rodillos son de acero cromado duro de alta calidad para mejorar su desempeño;
- Los rodillos de separación de la tinta son de caucho resistente al desgaste, este tipo de rodillo parabólico evita la deformación y mejora la transferencia de la tinta. El caucho de nitrilo tiene una dureza Shore superior a 60 y está especialmente pulido para una transferencia de tinta más uniforme. El rodillo superior de caucho es accionado por un motorreductor tras la parada de la máquina principal, lo que garantiza una distribución automática de la tinta.
- El ajuste digital de fase garantiza un ajuste longitudinal de 360 grados de la posición de impresión cuando la máquina está parada, lo que ahorra tiempo de ajuste y aumenta la eficacia de la producción.
- La placa de elevación neumática y el dispositivo automático de distribución de tinta garantizan la transferencia de tinta cuando la máquina principal está parada, reduciendo eficazmente los inconvenientes de que la tinta se seque y afecte a la impresión cuando la máquina está en pausa.
Unidad de ranurado
- El espacio entre el rodillo de troquelado y el rodillo de almohadilla de caucho se puede ajustar manualmente; rodillo de troquelado con ajuste axial manual de ±10 mm;
- El rodillo de troquelado y los rodillos de caucho se ajustan a los tamaños y moldes estándar internacionales, las almohadillas de caucho son fáciles de adquirir;
- El freno neumático separa los dos rodillos cuando se detiene el avance, reduciendo el desgaste de los mismos;
- La fase del rodillo de troquelado está diseñada con conformación planetaria, alta precisión y gran capacidad de carga, ajuste eléctrico de 360 grados para el funcionamiento y parada de la máquina;
- Los rodillos de troquelado superior e inferior tienen diámetros diferentes, pero tienen la misma velocidad lineal. La cuchilla de la cortadora puede controlarse para que funcione continuamente y sin repetición en la dirección periférica para garantizar un desgaste más equilibrado del manguito de goma;
- Se utiliza un dispositivo de compensación para seguir y mantener la velocidad de los rodillos intermedios, lo que garantiza unas dimensiones de troquelado uniformes de un lote a otro.
Especificaciones
| Modelo | Unidad |
|
|
|
|
| Velocidad máx. de la máquina | m/min | 240(9448.82") | 200(7874.02") | 180(7086.61") | 140(5511.81") |
| Tamaño máx. de papel de alimentación | mm | 900*2150 (35.43*84.65") |
1200*2550 (47.24*100.39") |
1400*2550 (55.12*100.39") |
1600*2950 (62.99*116.14") |
| Tamaño máx. de impresión | mm | 860*2000 (33.86*78.74") |
1160*2400 (45.67*94.49") |
1400*2400 (55.12*94.49") |
1580*2800 (62.20*110.24") |
| Tamaño de papel de alimentación intercalado | mm | 1100*2150 (43.31*84.65") |
1500*2550 (59.06*100.39") |
1700*2550 (66.93*100.39") |
1900*2950 (74.80*116.14") |
| Precisión | Pzas/min | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Espesor del cartón | mm | 1.5-9(0.06*0.35") | 1.5-10(0.06-0.39") | 1.5-10(0.06-0.39") | 1.5-10(0.06-0.39") |
| Profundidad máx./min. | mm | Ranurado tipo R 140*140(5.51*5.51") | Ranurado tipo R 160*160(6.30*6.30") | Ranurado tipo R 160*160(6.30*6.30") | Ranurado tipo R 160*160(6.30*6.30") |
| Ranurado tipo L 245*60(9.65*2.36") | Ranurado tipo L 265*65(10.43*2.56") | Ranurado tipo L 265*65(10.43*2.56") | Ranurado tipo L 265*65(10.43*2.56") | ||
| mm | 230(9.06") | 320(12.60") | 350(13.78") | 400(15.75") | |
| Tamaño min. de papel | mm | 280*630 (11.02*24.8") |
350*690 (13.78*27.17") |
380*720 (14.96*28.35") |
420*730 (16.54*28.74") |
